Для обеспечения электроэнергией населенных пунктов, коттеджных поселков, производственных комплексов, жилых микрорайонов применяются воздушные линии электропередач.

Основным несущим элементом ЛЭП, обеспечивающим надежность, долговечность линии, ее способность воспринимать ветровые и снеговые нагрузки являются опоры, установленные с определенным шагом.

При этом материал, высота, сечение, конструктивные особенности, а также дополнительная оснастка выбираются в зависимости от электротехнических характеристик линии, расположения опоры, грунтов и климата региона, где располагается ЛЭП.

Опорные конструкции выполняют роль главного конструктивного элемента линий электропередачи. Опоры классифицируются по следующим параметрам:

·         Назначение. Мы предлагаем купить опоры ЛЭП для монтажа прямых и поворотных участков линий эл.передачи — промежуточные, угловые, анкерные, концевые, специальные.

·         Способ подвески. Эл.провода могут закрепляться с помощью поддерживающих или натяжных зажимов

·         Способ монтажа. Опорные конструкции ЛЭП устанавливаются в грунт в подготовленный котлован, на металлические или железобетонные фундаменты. В качестве основания опор ЛЭП служат забивные ж/б сваи, стальные винтовые сваи, рамные каркасные конструкции с последующим бетонированием или засыпкой смесью песка и гравия.

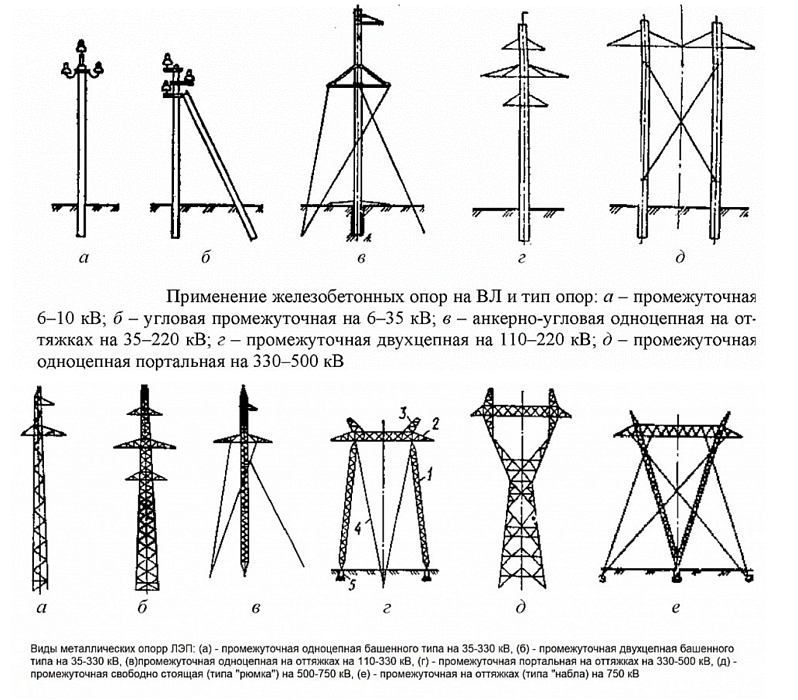

·         Конструкция и количество цепей. По типу конструкции опоры, предназначенные для прокладки линий эл.передачи, делятся на свободностоящие (одно- и многостоечные), вантовые конструкции и опоры с оттяжками. По количеству цепей они бывают одно-, двух- и многоцепными.

·         Напряжение. Опорные конструкции рассчитаны на монтаж линий эл.передачи напряжением от 0,22 до 1150 кВ. От данного параметра зависит высота и масса опоры, длина траверсы.

Маркировка опор ЛЭП

Значительное количество типоразмеров опор ЛЭП предполагает достаточно подробную маркировку, позволяющую определить конкретное назначение каждой из них. Принятая маркировка включает в себя:

Назначение опоры

Примеры обозначений опор:

• ППМ110-2 - промежуточная металлическая многогранная двухцепная опора для ЛЭП 110 кВ второго типоразмера;

• ПБ110-1 – промежуточная бетонная одноцепная опора для ЛЭП 110 кВ первого типоразмера;

• КД220-1 – концевая деревянная одноцепная опора для ЛЭП 220 В первого типоразмера;

• У500-2 – угловая анкерная металлическая двухцепная опора для ЛЭП 500 кВ второго типоразмера;

• УОС10-1 – угловая анкерная ответвительная металлическая одноцепная опора для ЛЭП 10 кВ первого типоразмера.

Выбор конструкции опор производится проектной организацией на основе трассировки воздушной линии электропередач, а также анализа климатических и природных условий похождения трассы.

Основным фактором, определяющим величину горизонтальных и вертикальных нагрузок на опору, а соответственно влияющим на выбор ее конструктивной схемы, а также на материал из которого она изготавливается является пролет

Материалы изготовления опор

Конкретная величина пролетов устанавливается проектом в зависимости от величины снеговых, ветровых и гололедных нагрузок климатического района прокладки линии воздушной электропередачи.
