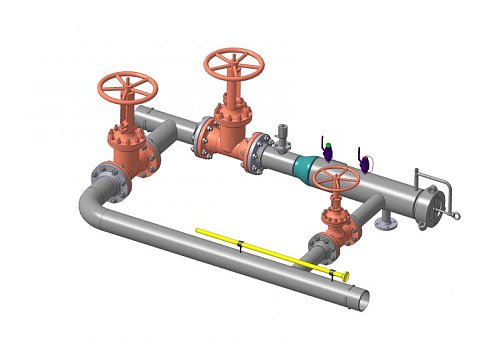

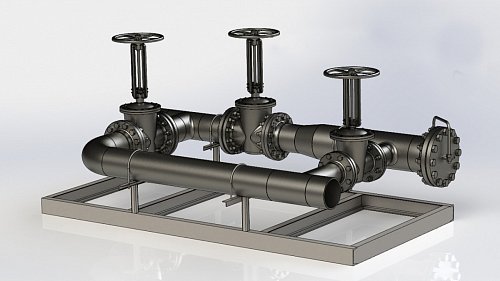

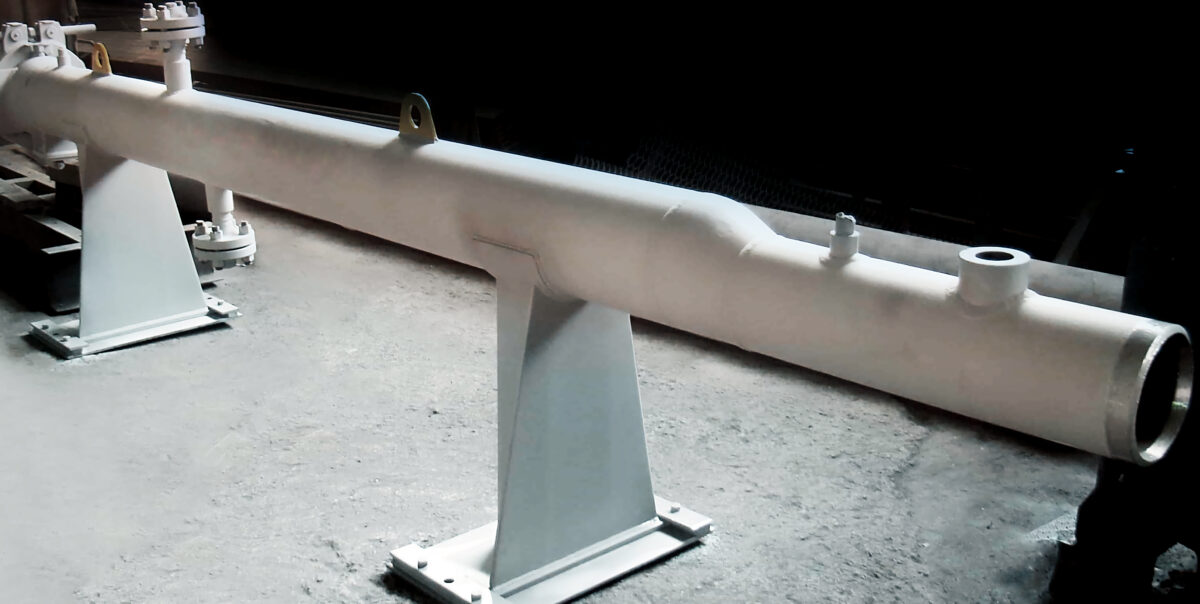

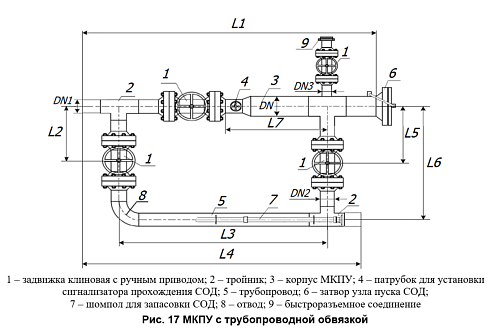

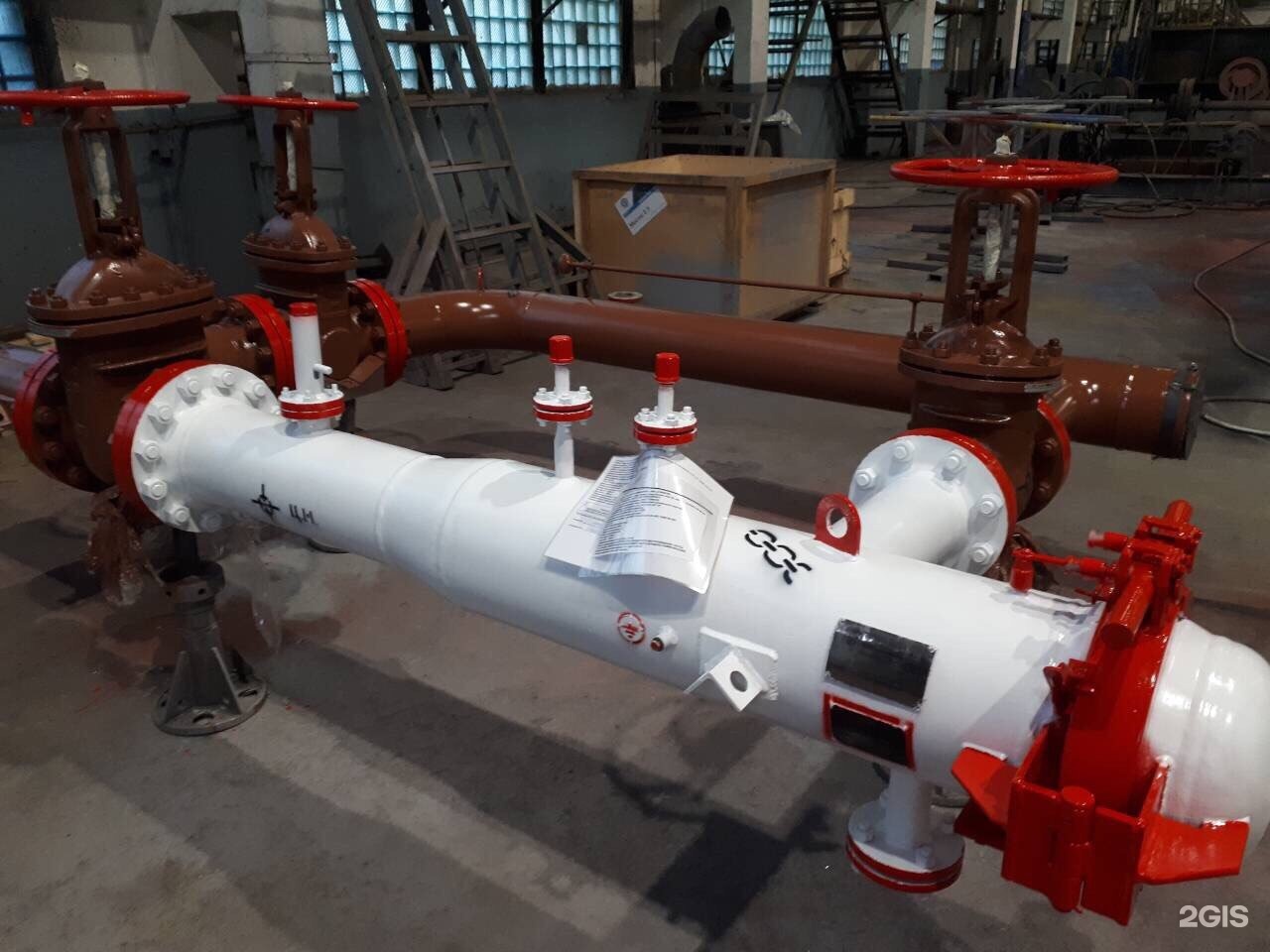

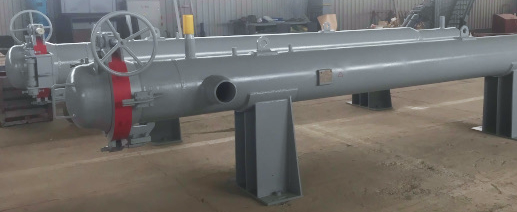

Камера запуска и приема средств очистки и диагностики ДУ 250 мм
поставка ООО «Агидельстроймаш».

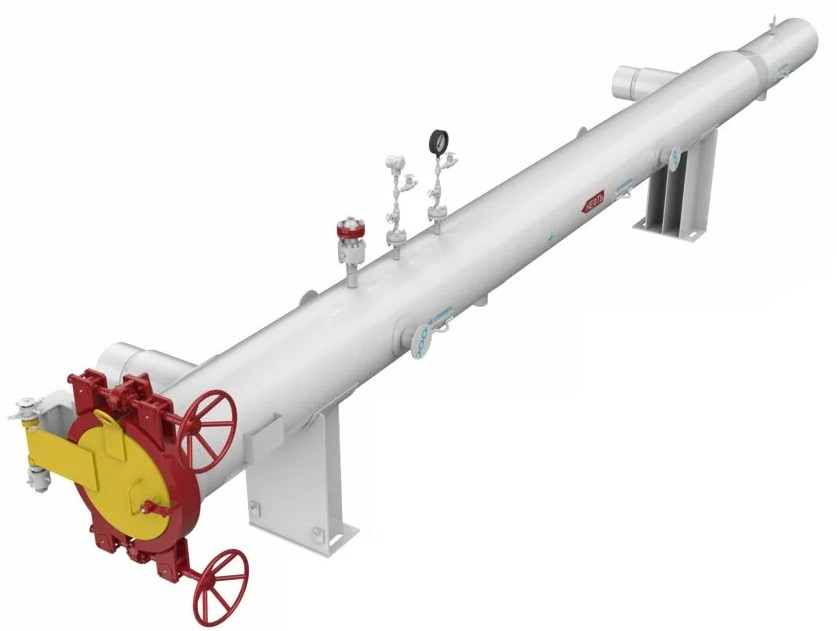

Назначение камеры запуска и приема СОД
Камеры предназначенные для работы в составе линейной части магистральных, промысловых и технологических трубопроводов и служат для запуска и приёма внутритрубных средств очистки, диагностики, герметизации и других поточных устройств (СОД) в потоке перекачиваемого по трубопроводу продукта. Условным проходом от DN150 до DN 1200 включительно и номинальным давлением до PN 15,0 МПа. Камеры предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом «УХЛ» категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе с возможным диапазоном температур окружающего воздуха от плюс 40 °С до минус 60 °С. В зависимости от расположения патрубков подвода и отвода, по отношению к направлению перекачки, камеры могут изготавливаться левого (Л) и правого (П) исполнения. В зависимости от сейсмичности района размещения камеры могут изготавливаться в трех исполнениях:
— не сейсмостойкого исполнения для районов с сейсмичностью до 6 баллов включительно,
— сейсмостойкого исполнения для районов с сейсмичностью свыше 6 баллов и до 9 баллов включительно,
— повышенной сейсмостойкости для районов с сейсмичностью свыше 9 баллов до 10 баллов включительно.

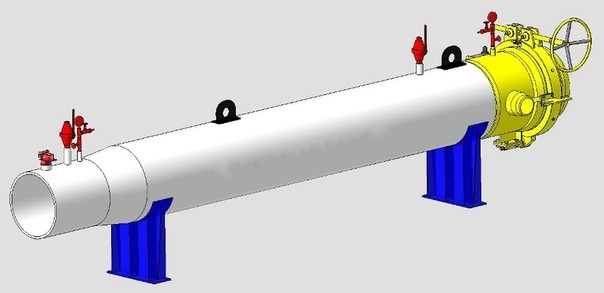

Преимущества камеры запуска и приема СОД,
- Возможность производства камер под индивидуальные требования заказчика
- Кратчайшие сроки изготовления и поставки камер СОД
- Продукция поставки «Агидельстроймаш» имеет декларацию соответствия ТР/ТС
- Конструкция запорного механизма успешно опробована в течение нескольких лет
- Максимальная простота и устойчивость
- Камера приема и запуска, надежна в эксплуатации
Основные технические параметры
| Показатель | Значение | ||||||||||
| Условный диаметр трубопровода, мм | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 700 | 800 | 1000 | 1200 |
| Давление номинальное, МПа | 8.0, 10.0, 12.5, 15.0 | ||||||||||
| Давление рабочее, МПа | 8.0, 10.0, 12.5. 15.0 | ||||||||||
| Пробное давление при испытании, МПа | 12.0, 15.0, 19.0, 22.5 | ||||||||||
| Температура рабочей среды, °С | от — 15 до + 80 | ||||||||||
| Температура расчетная стенки, °С | плюс 80 | ||||||||||
| Температура min допустимая, °С | минус 60 | ||||||||||
| Прибавка на коррозию, мм | 1 | ||||||||||
| Группа аппарата для контроля сварных соединений в соответствии ПБ 03-584-03 — 1 |

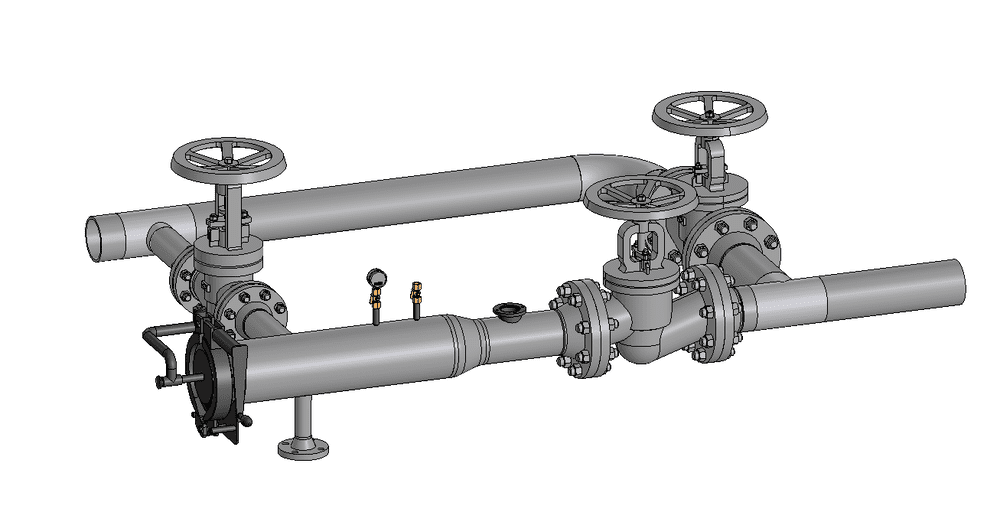

В комплект поставки камер запуска и приема СОД входят
- камера в собранном виде в соответствии с требованиями конструкторской документации,
- ответные фланцы, рабочие прокладки и крепежные детали, не требующие замены при монтаже,
- комплект прокладок к затвору,
- площадки обслуживания для камер DN 400 и более (для блочного исполнения),
- кран консольный с талью (для блочного исполнения),
- тяговый механизм с тросовой системой (для блочного исполнения),
- лоток (для блочного исполнения),
- поддон в соответствии с Приложением Г (только в комплекте с камерой приема СОД для блочного исполнения),
- манометр диаметром 160 мм, класса точности 1,
- датчик контроля герметичности,
- сигнализатор прохождения СОД,
- датчик давления класса точности не ниже 0,25,
- сигнализатор рычажный,
- комплект запасных частей,
- фундаментные болты для крепления камеры в проектном положении, — комплект инструмента и принадлежностей.

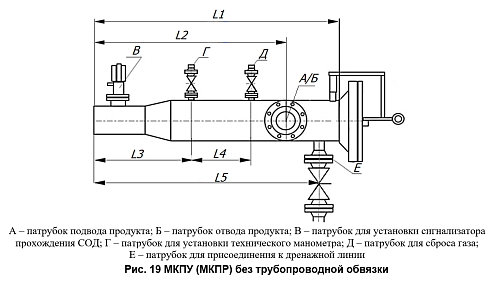

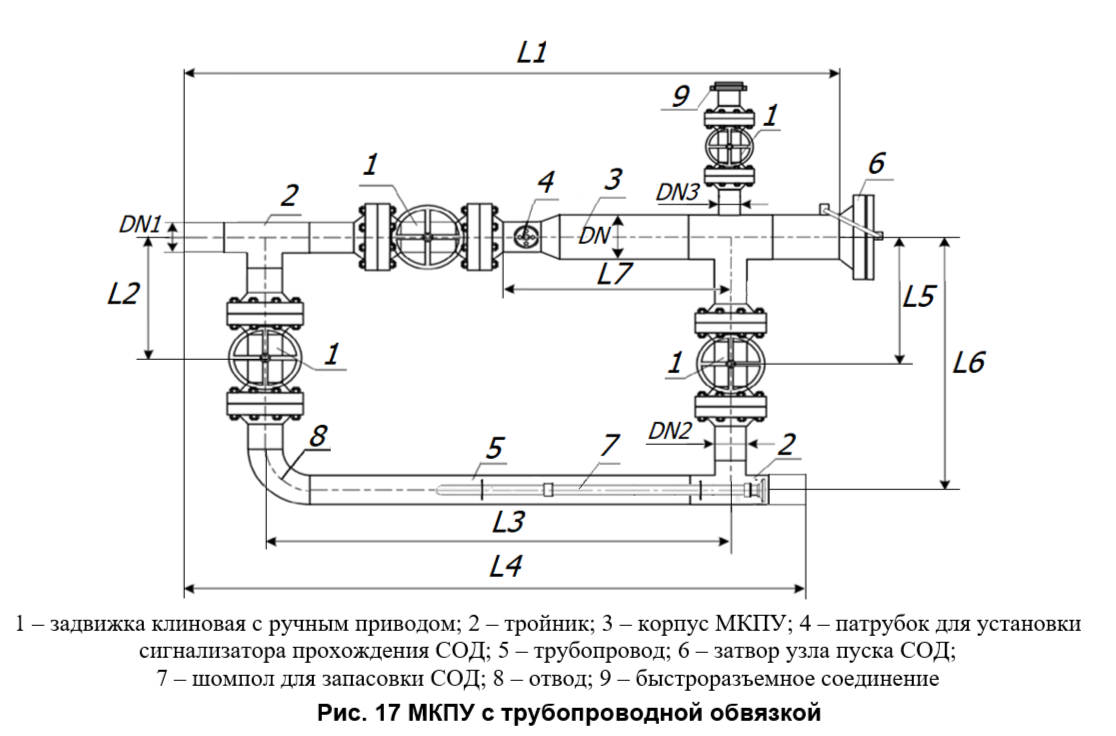

А – патрубок подвода продукта, В – патрубок для датчика давления, Г – патрубки для присоединения трубопроводов газовоздушной линии, Д – патрубок для подачи пара или инертного газа, Е – патрубок для установки сигнализатора рычажного, Ж – патрубок для установки запасовочного устройства, К – патрубок для установки манометра, М – патрубки для присоединения дренажных трубопроводов, Н – датчик контроля герметичности. Камера запуска СОД размеры
| Показатель | Значение | ||||||||||
| Диаметр трубопровода | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 700 | 800 | 1000 | 1200 |
| Dh, мм | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 700 | 800 | 1000 | 1200 |
| Dp, мм | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 800 | 900 | 1100 | 1300 |
| L , мм | 9000 | 10100 | 11600 | 10600 | 12600 | 13700 | |||||
| L1 , мм | 6700 | 7400 | 8700 | 7600 | 9300 | 10400 | |||||
| L2 , мм | 500 | 500 | 600 | 800 | 1000 | 1200 | |||||
| L3, мм | 7500 | 8600 | 10000 | 8600 | 10600 | 11700 | |||||
| H, мм | 950 | 950 | 1000 | 1000 | 1050 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 |
М – патрубки для присоединения дренажных трубопроводов, Н – датчик контроля герметичности.

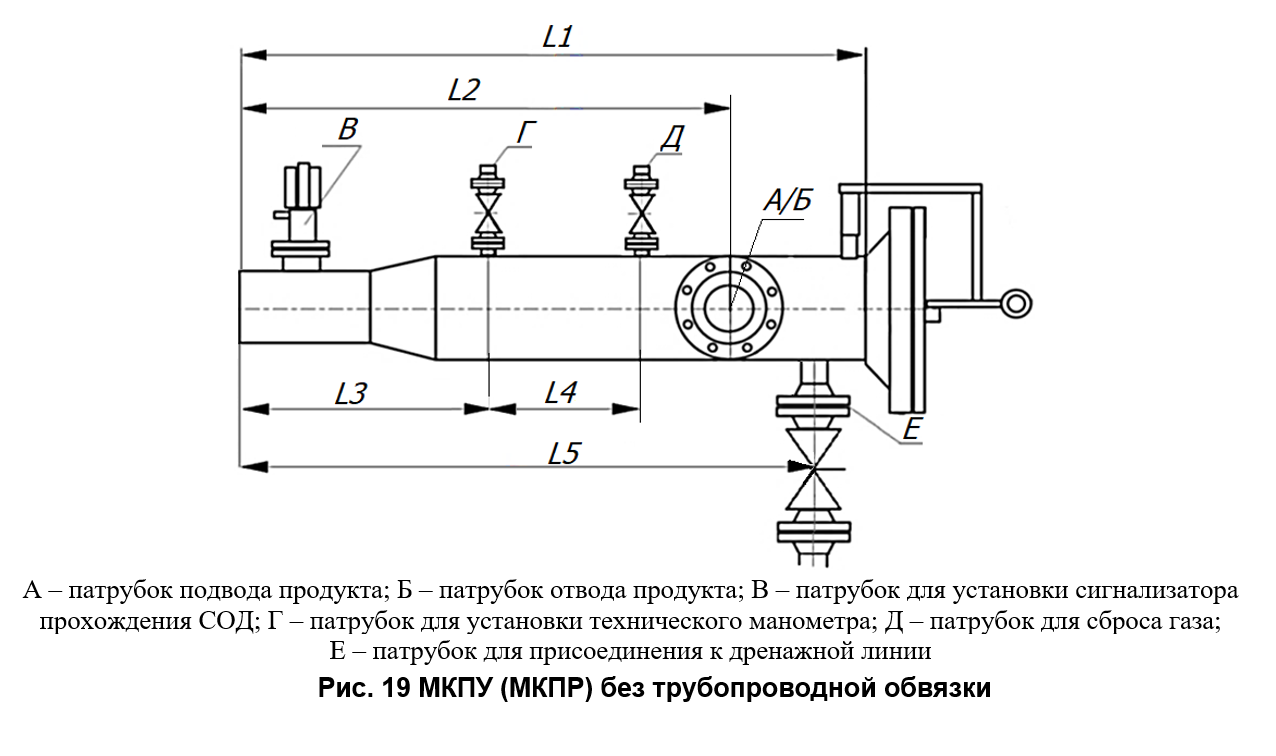

Камера приема СОД размеры
| Показатель | Значение | ||||||||||
| Диаметр трубопровода | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 700 | 800 | 1000 | 1200 |
| Dh, мм | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 700 | 800 | 1000 | 1200 |
| Dp, мм | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 800 | 900 | 1100 | 1300 |
| L , мм | 8900 | 9600 | 10900 | 10200 | 12600 | 15200 | |||||
| L1 , мм | 7400 | 8100 | 9800 | 8800 | 11600 | 13200 | |||||
| L2 , мм | 500 | 500 | 600 | 800 | 1000 | 1200 | |||||
| L3, мм | 6400 | 6450 | 7100 | 8550 | 8250 | 7100 | 9000 | 10200 | 10300 | ||
| H, мм | 950 | 950 | 1000 | 1000 | 1050 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 |
