Описание Опор
Консоли для опор уличного освещения представляют собой вспомогательные элементы фундамента, которые используются для монтажа конструкций в труднодоступных местах. Изделие используется вместе с фланцевыми типами опор и позволяет установить их со смещением центральных осей основания и ствола относительно друг друга.
Консоли используются в случаях:
- Опору невозможно установить на ЗДФ из?за особенностей места монтажа.
- Ствол нельзя прикрепить к закладной детали из?за наличия инженерных коммуникаций.
- Конструкцию нельзя собрать из?за наличия откоса, канавы и т.д.
Деталь воспринимает на себя нагрузки от ствола опоры и установленного на ней оборудования, после чего передаёт их на фундамент.

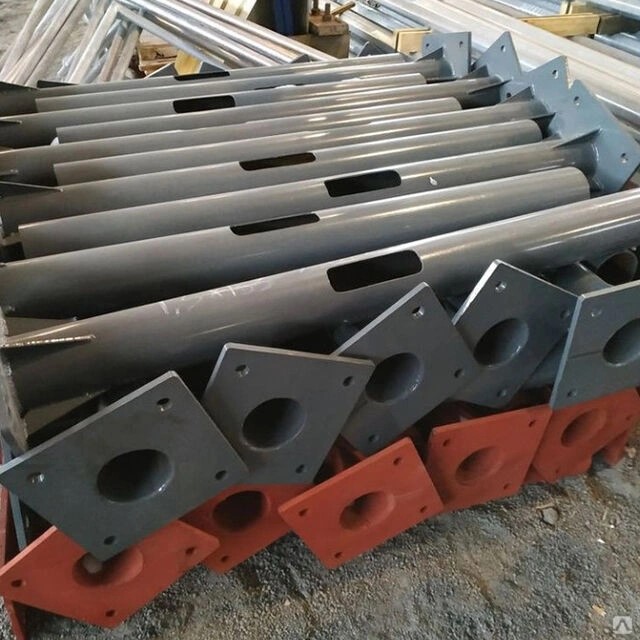

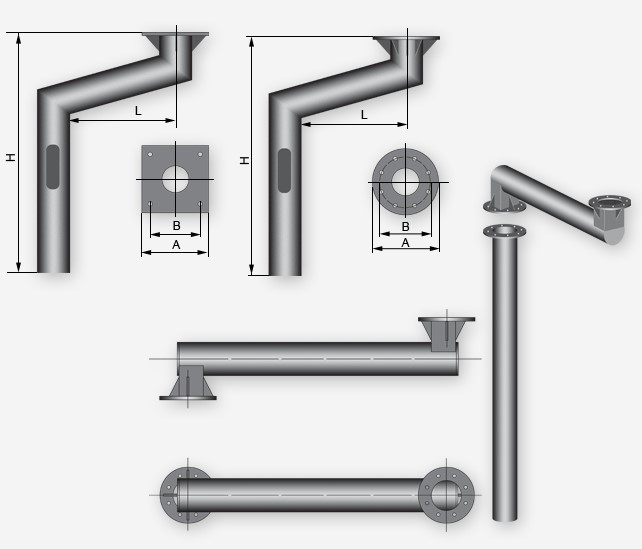

Конструктивно представляет собой изделие с круглой формой поперечного сечения, к разным частям которого под углом в 90 градусов крепятся фланцевые элементы. Они необходимы для закрепления консоли на ЗДФ и стволе опоры. Для изготовления описываемых изделий используется качественный листовой или трубный прокат. Для повышения прочности консоли фланцевые элементы усиливаются косынками. При необходимости в конструкции проделывается лючок для поземной подводки питающего кабеля.
Консоли изготавливаются индивидуально в зависимости от характеристик мачт и места установки. Для оформления заказа обращайтесь к менеджерам по работе с клиентами нашего предприятия по указанному телефону.
Установка консолей
Установка прямой консоли осуществляется одним из ее фланцев на фланец закладной детали, установленной в обустроенный фундамент. Крепежные изделия поставляются комплектно с консолью.

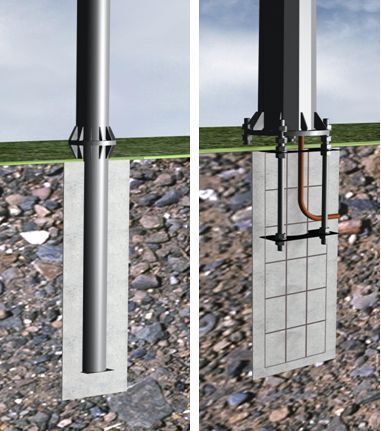

Установка консольных закладных элементов осуществляется в заранее подготовленный котлован. После установки фланца по уровню и достижения требуемой его ориентации подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается уровнем заливки бетона на рекомендуемую глубину заделки. Основные параметры фундамента (количество и марка бетона) в целом определяются проектной организацией исходя из нагрузочных характеристик, климатических условий района эксплуатации и параметров грунта с помощью расчета.
Опора устанавливается на свободный фланец консоли. В зависимости от нагрузок и конструктивных требований для установки применяются резьбовые крепежные детали (болты или шпильки), поставляемые комплектно с опорами. Установку опор допускается проводить только после набора фундаментом требуемой прочности.

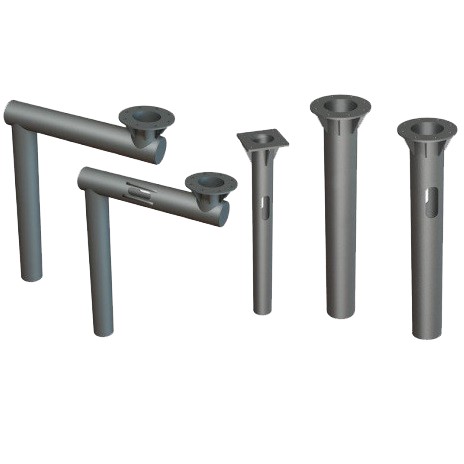

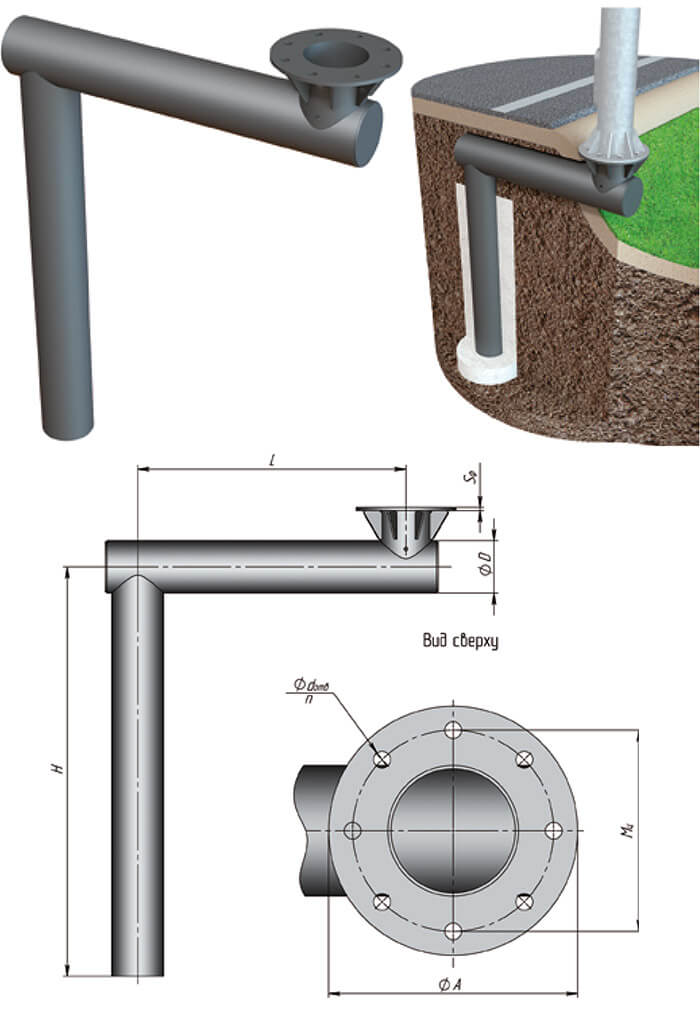

| Консольная закладная деталь | Прямая консоль |
| | |
