Описание Опор

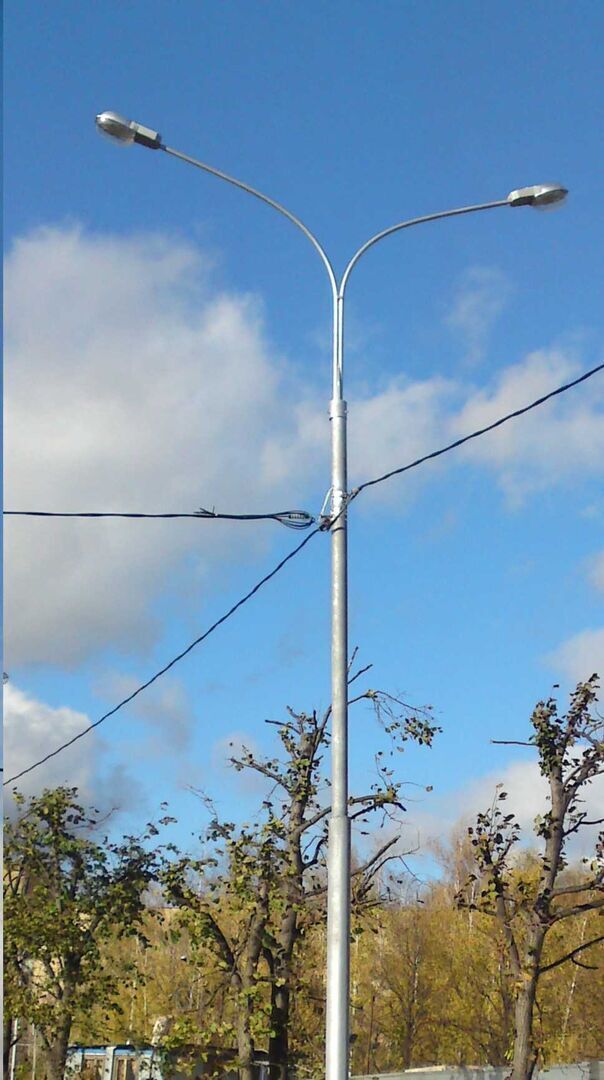

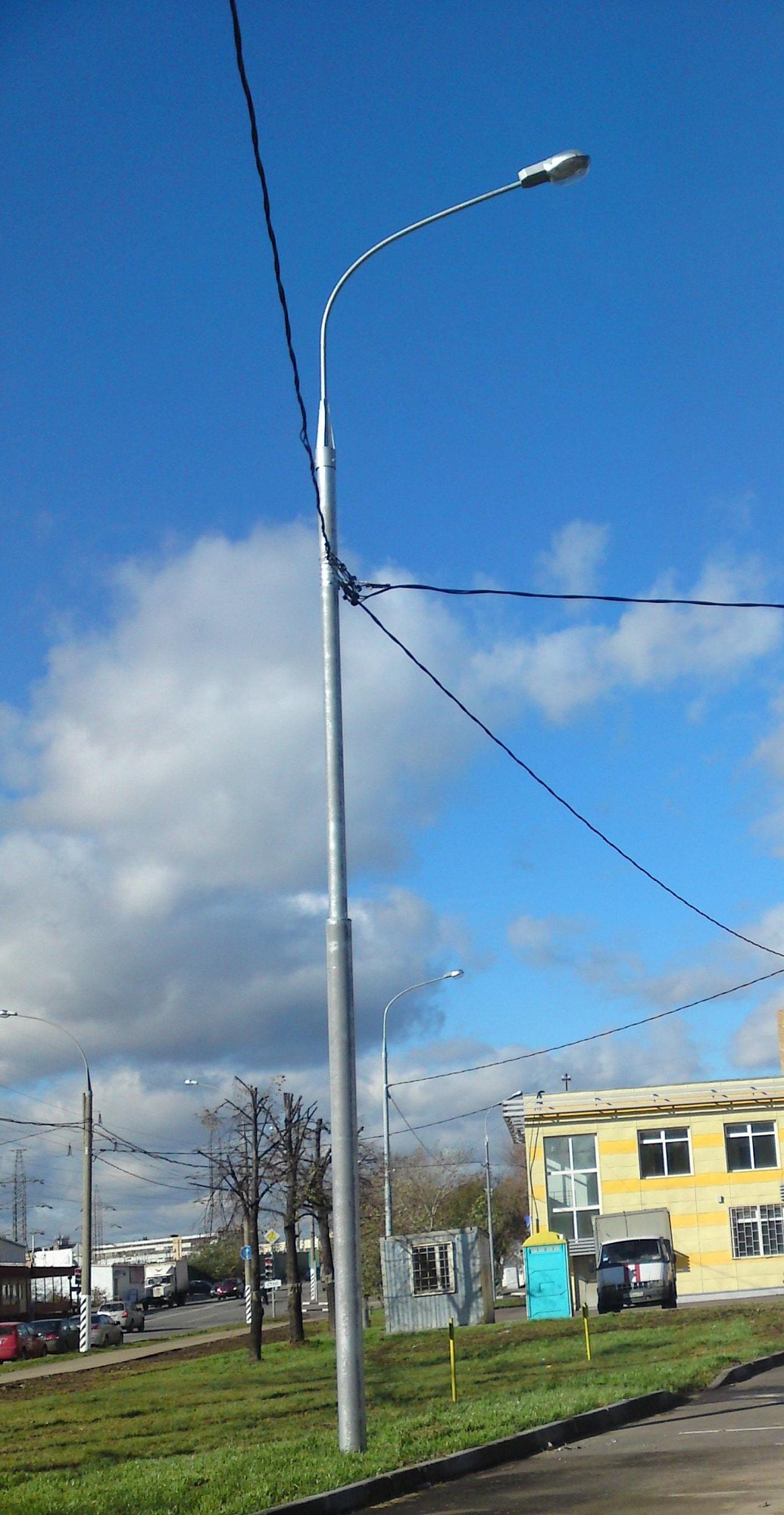

Опора круглая силовая ? ОКС ? применяется для размещения приборов освещения на улицах городов и других населённых пунктов. Благодаря высокой несущей способности конструкции силовые провода для работы приборов освещения можно подводить воздушным способом. На стволе могут устанавливаться также рекламные и информационные щиты, опора может использоваться как промежуточная для прокладки низковольтных линий электропередач.
В линейке опор типа ОКС представлены несколько типов изделий:
- С несущей способностью от 300 кг до 1,8 тонны.
- С высотой конструкции от фланца до верхушки от девяти до 13 метров.

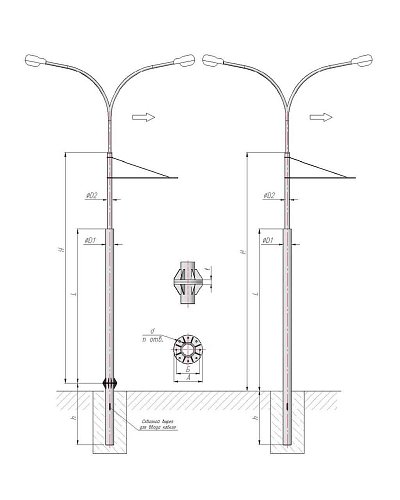

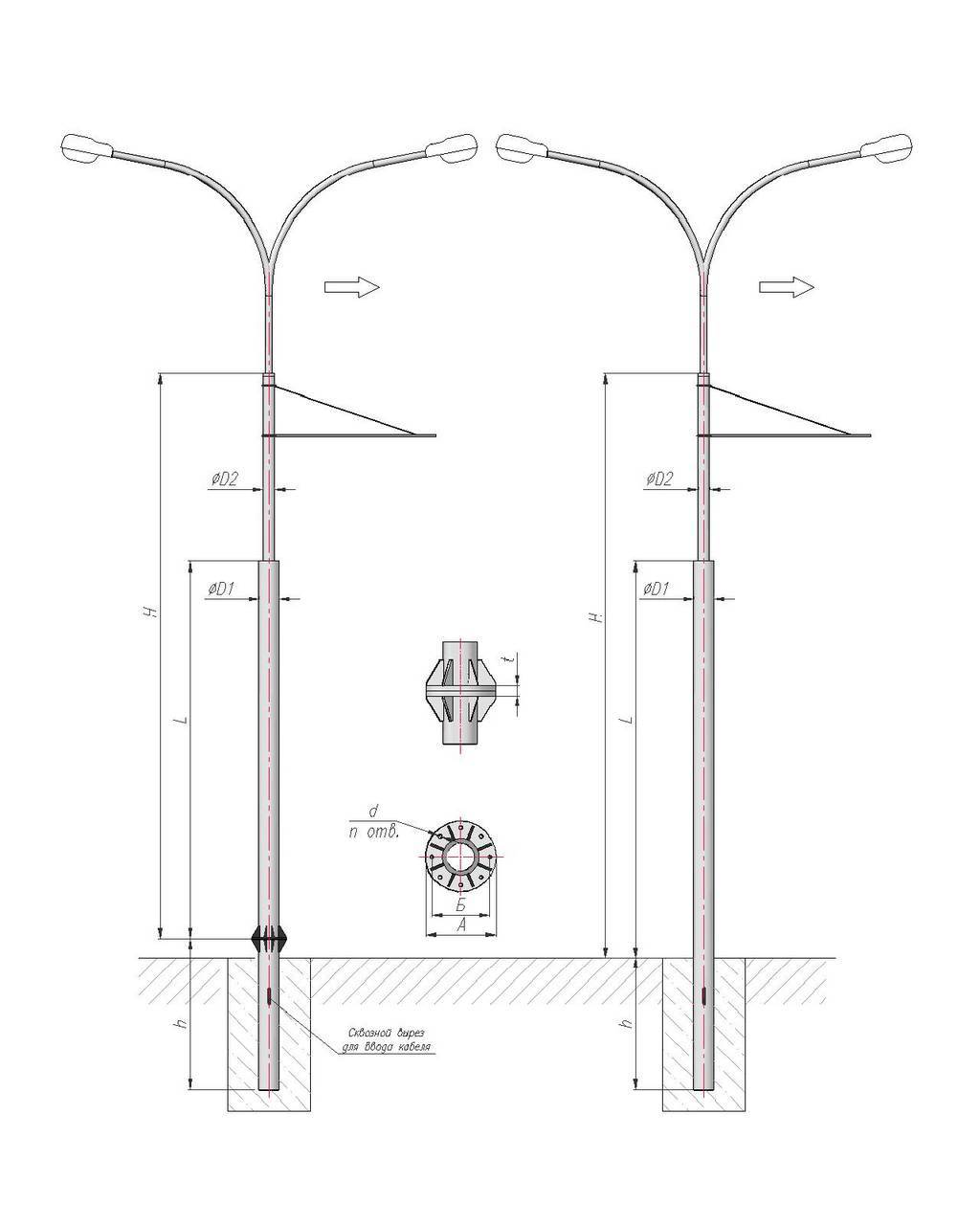

- С возможностью установки опор на фланец или прямостоечным способом.
В качестве материала для изготовления опор используется трубчатый прокат. Конструкция состоит из двух сегментов разного диаметра. Для защиты от коррозии используется метод горячего цинкования. Установка кронштейнов на верхнюю часть производится в стандартное посадочное отверстие с шестью фиксирующими болтами, которые размещаются на обечайке кронштейна.
Опоры этого типа имеют красивый внешний вид и хорошо вписываются в городскую инфраструктуру. Использование трубного проката с большой толщиной стенок позволяет увеличить несущую способность без значительного увеличения стоимости. Это даёт возможность сэкономить на устройстве системы уличного освещения.
Для оформления заказа на изготовление опор типа ОКС обращайтесь к менеджерам нашего предприятия. Телефоны для связи с ними указаны на сайте.
Устройство

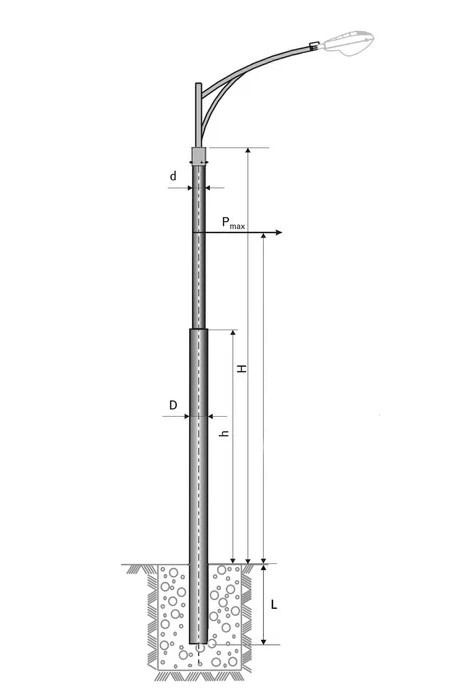

Опоры изготавливаются из трубного проката, имеют в поперечном сечении круг, могут нести нагрузку от 300 до 2700 кг.
Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Гарантия на коррозийную стойкость ? не менее 15 лет.
Кронштейн (одно-, двух-, трех- и четырехрожковый) крепится восемью винтами. Это обеспечивает его надежную фиксацию при воздействии ветровых и вибрационных нагрузок. Весь крепеж оцинкованный или выполняется из нержавеющей стали.
Покрытие: горячее цинкование.
Преимущества
- Эстетичный внешний вид.
- Длительный срок эксплуатации.
- Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.
Фундамент
Фундамент состоит из закладного металлического фундамента: ФМ (фундамент металлический стр. 126?127) и бетона.
Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.
