Описание Опор

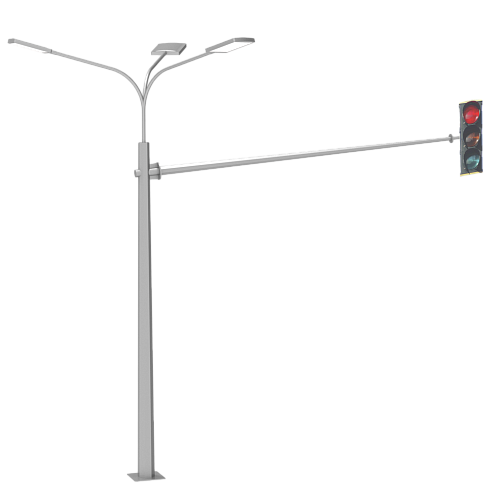

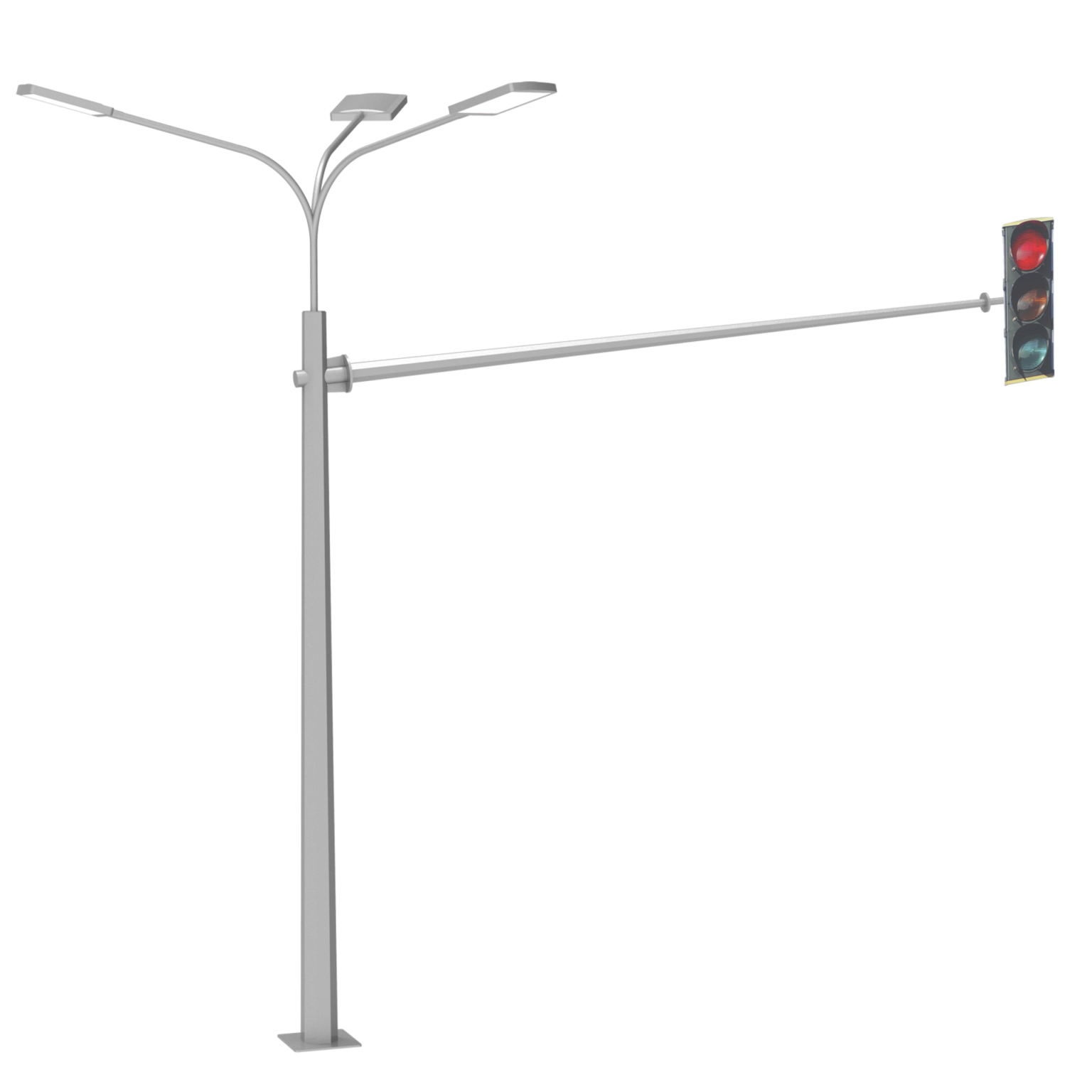

Стойка светофорная представляет собой конструкцию, на которой размещается светосигнальное оборудование для регулировки дорожного движения. Изделие этого типа изготавливается из трубного металлопроката, что упрощает процесс производства и удешевляет конструкцию.
Выпускаются два типа стоек:

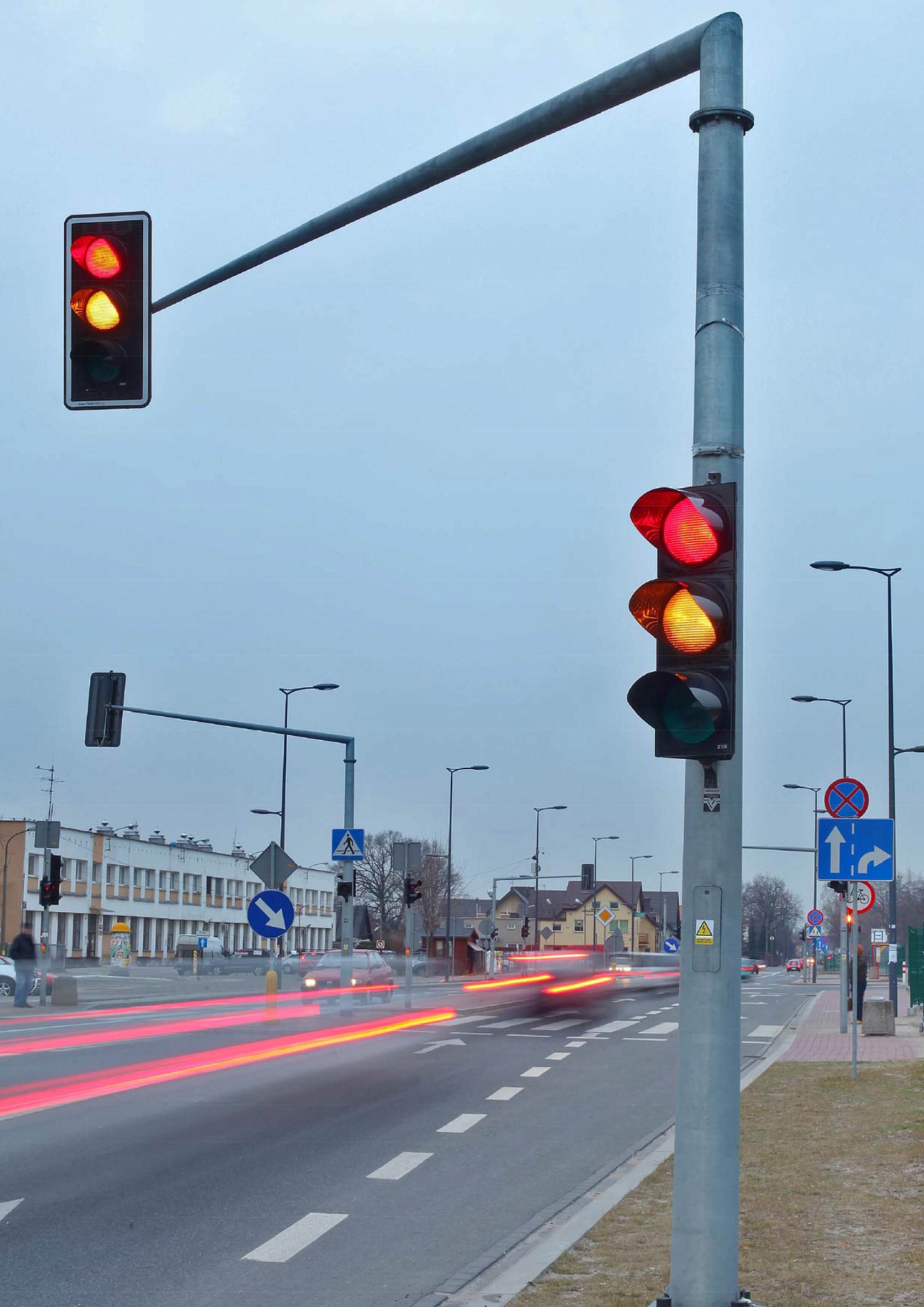

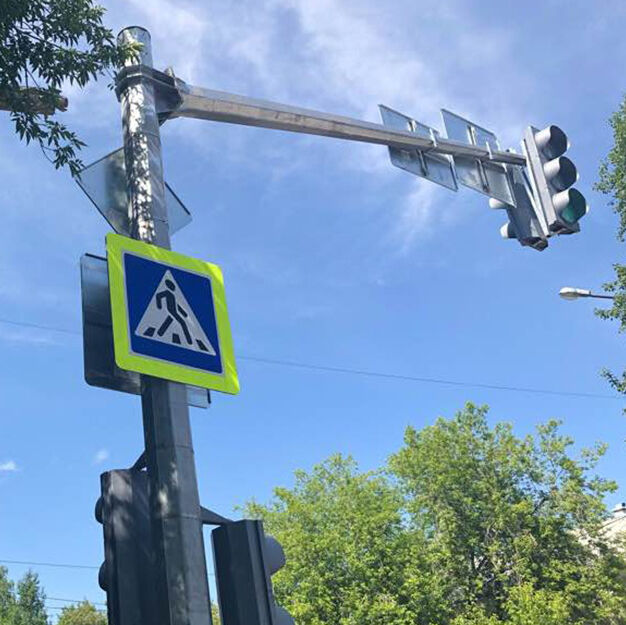

- С выносной консолью ? эта модель имеет горизонтальный элемент, с помощью которого светофор размещается непосредственно над дорожным полотном. Используется для установки светосигнального оборудования вдоль широких многорядных магистралей.

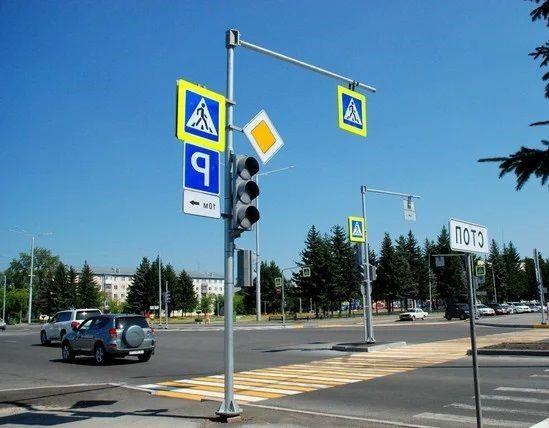

- Без выносной консоли ? состоит из одного вертикального ствола, на котором крепится светофор. Эти разновидности используются для установки светосигнального оборудования вдоль улиц города и нешироких одно?двухрядных дорог, перед перекрёстками, на территории жилых комплексов, производственных предприятий.
Стандартная высота светофорных стоек колеблется в промежутке от шести до 8,15 метра, они могут оснащаться консолями длиной от пяти до семи метров. При необходимости производитель выпускает стойки типа СС с индивидуальными техническими характеристиками.
Хотите купить светофорные стойки? Обращайтесь к менеджерам по работе с клиентами нашего предприятия. Они помогут выбрать нужную модель, организуют изготовление и доставку продукции по указанному вами адресу.
Особенности конструкции

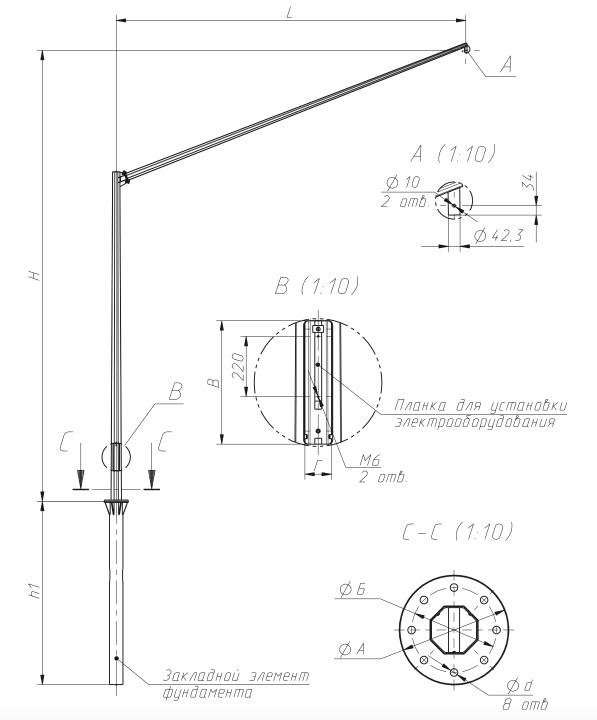

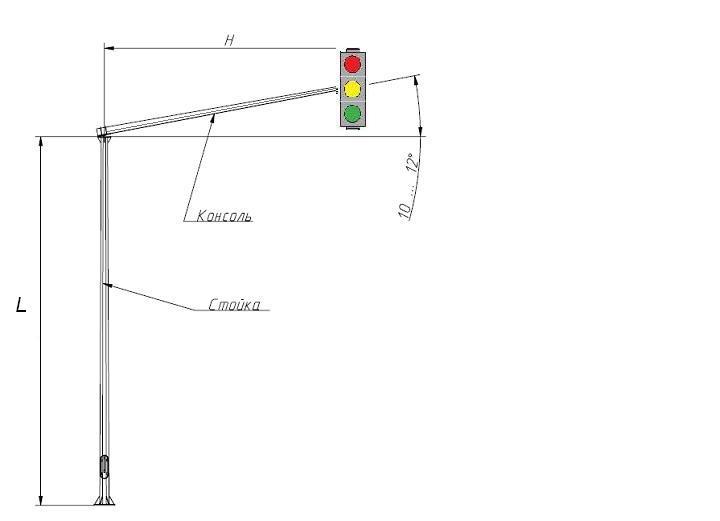

Стойка светофорная имеет два варианта исполнения: с выносной консолью (кронштейном) и без нее. Первый вариант предназначен для выноса оборудования относительно оси стойки, второй вариант ? для непосредственной установки оборудования на стойку. В стандартном ряде представлены стойки под один светофор с высотой их установки до 10 м и вылетом до 12 м. Под заказ возможна разработка стоек под большее количество приборов, с высотой их установки до 12 м и вылетом до 15 м. Конструкция стоек рассчитана на подземный подвод кабелей (питания, сигнализации, передачи данных и т. п.). Материал стойки выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011 ?Стальные конструкции?.
Покрытие
Антикоррозионное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307?89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации. Стойка может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032?74.
Монтаж и установка стоек
Стойки, имеющие в своем составе кронштейны (консоли), поставляются в разобранном виде и требуют сборки на месте монтажа. Крепежные элементы поставляются комплектно. Сборка осуществляется в соответствии с сопроводительной документацией. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендованный элемент указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации, параметров грунта и нагрузок на стойку с помощью расчета.
Установка оборудования
Монтаж и подключение оборудования производится в соответствии с его инструкцией на установленных в рабочее положение стойках. Для подключения к электросети и разделки кабелей в теле опоры предусмотрен ревизионный лючок с планкой для установки электрооборудования и точкой заземления.
