Описание Опор

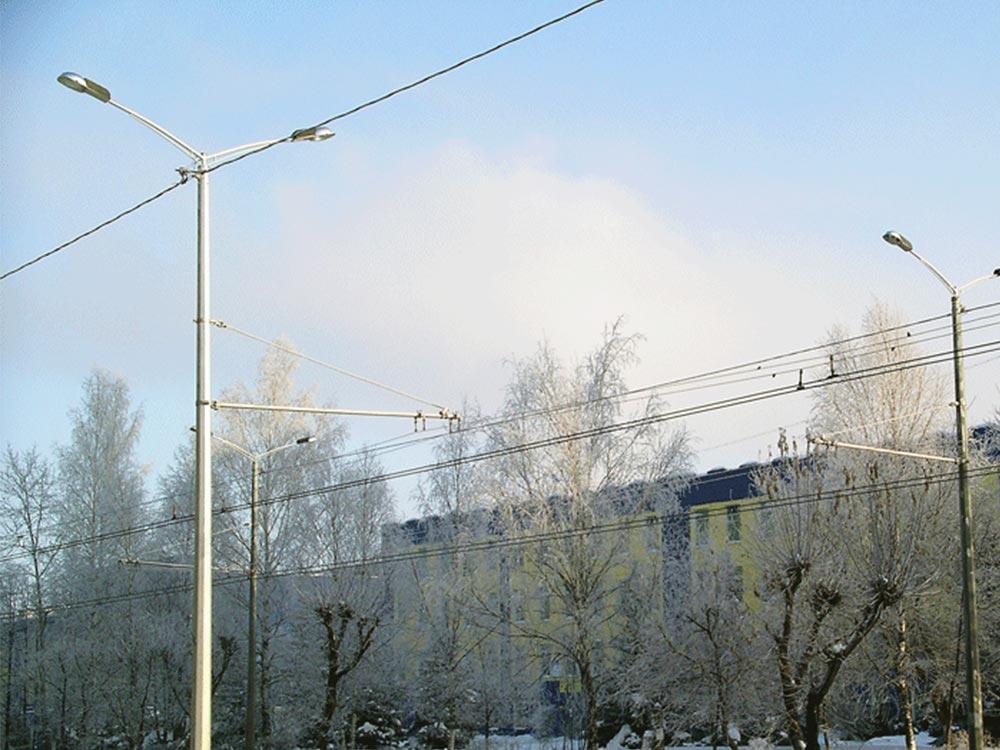

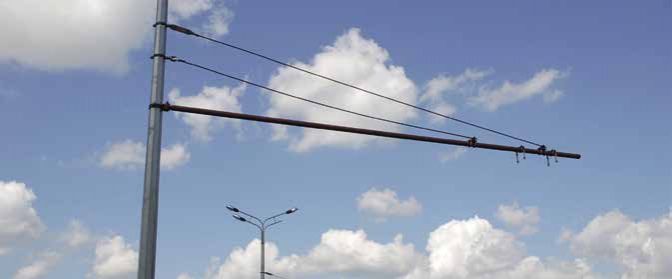

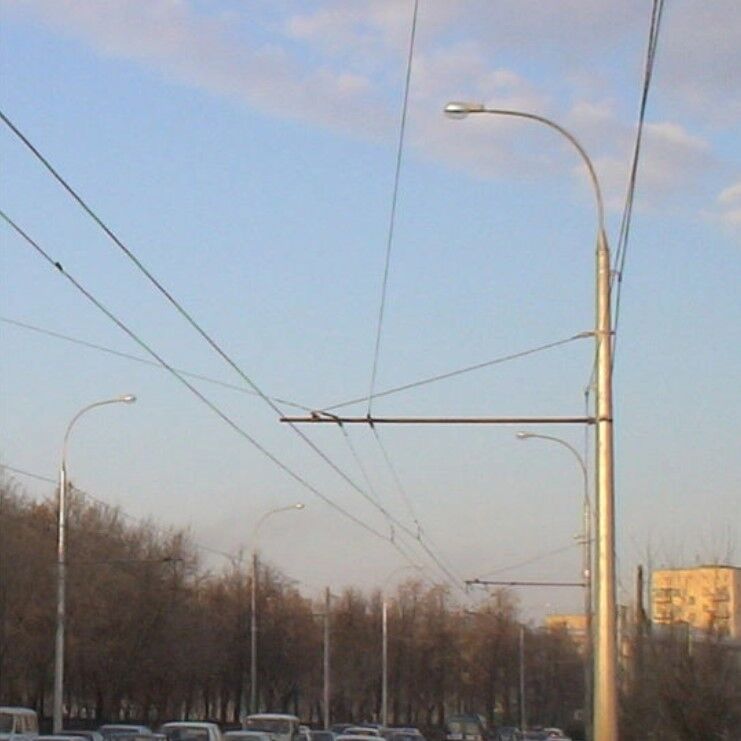

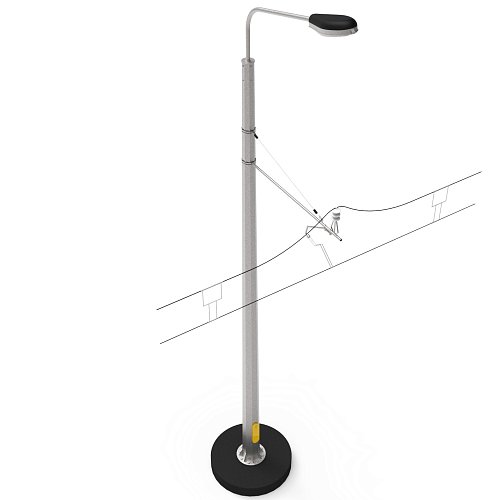

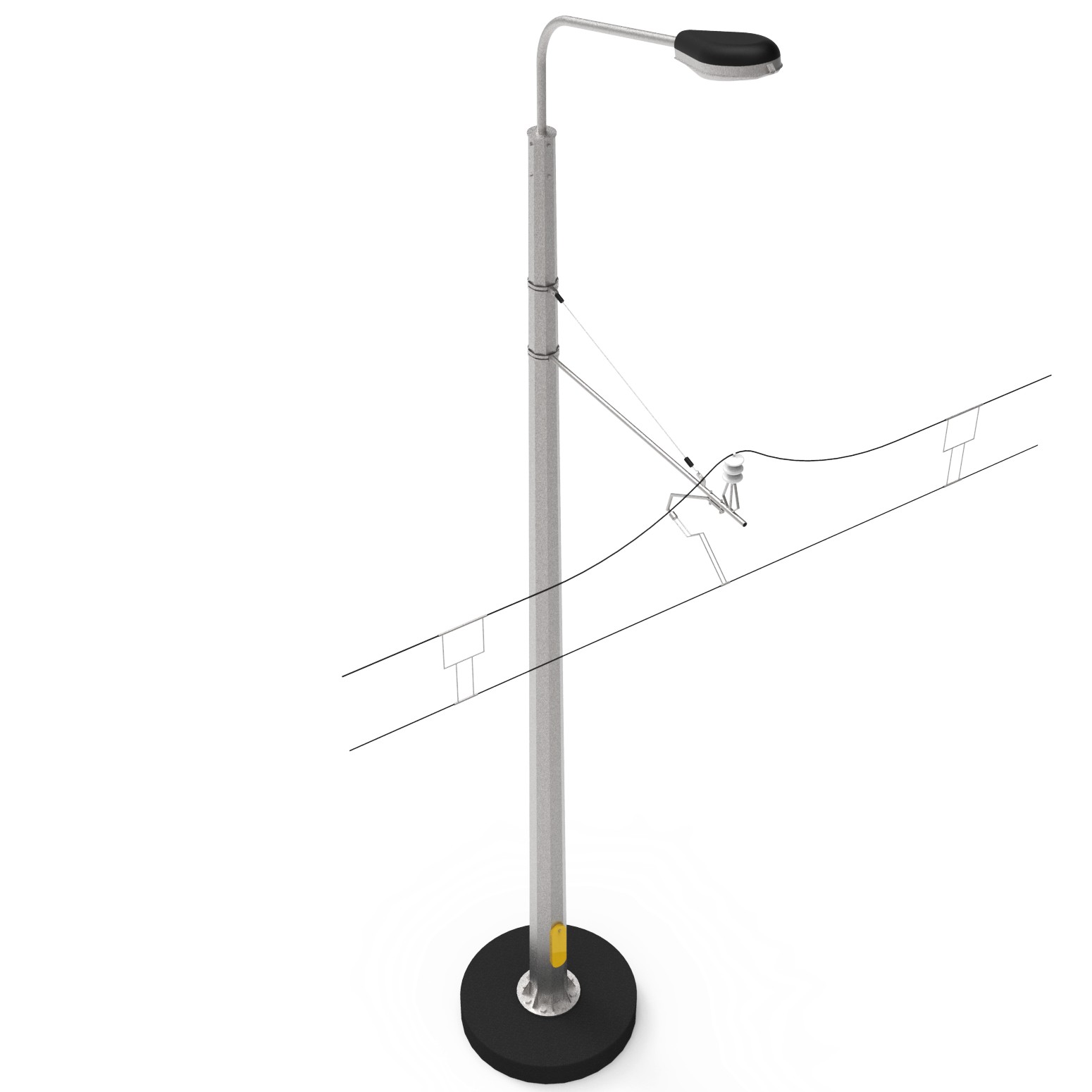

Опора контактной сети фланцевая гранёная ? серия ТФГ ? применяется для строительства сетей подачи электрической энергии для работы трамваев и троллейбусов. Эти конструкции имеют многогранную форму поперечного сечения и делаются из листовой стали. Поэтому отличаются от аналогов меньшей материалоёмкостью при повышенной несущей способности.

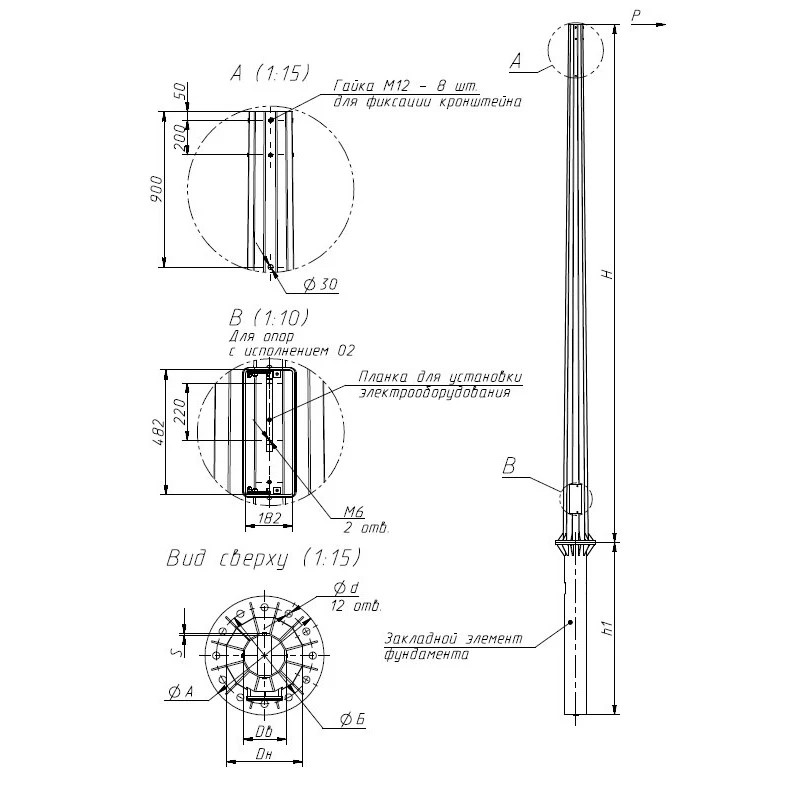

Предусмотрен фланцевый способ монтажа опоры на месте эксплуатации. Применение закладной детали и резьбовых крепежей для установки упрощает процесс выравнивания опоры относительно вертикальной оси. Кроме того, если изделие будет повреждено при эксплуатации, его легче заменить на новое, так как не придётся демонтировать фундамент.
При выборе опор контактной сети из линейки ТФГ необходимо учитывать следующие факторы:
- Максимальную несущую способность на верхнюю часть ствола. Этот параметр колеблется в промежутке от 700 кг до трёх тонн. Большая несущая способность позволяет устанавливать на опоре дополнительное оборудование, рекламные щиты, баннеры.
- Высоту наземной части опоры. В линейке представлены модели с высотой от фланца до оголовка девять или десять метров. Выбор конкретного варианта зависит от условий эксплуатации, плотности застройки улицы, других факторов.
Получить консультации по выбору силовых опор контактной сети вы можете у наших менеджеров. Способы связи с ними указаны на сайте.
Преимущества
- В качестве материала используется высококачественный листовой металл (сталь С345 по ГОСТ 27772?88) толщиной от 6 до 8 мм ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
- Сварные швы выполняются на линии автоматической сварки, что делает их прочными и долговечными. Полное соответствие ГОСТ 14771, ГОСТ 23518 и ГОСТ 14776.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307?89, что обеспечивает сохранность изделия в течение 25?30 лет эксплуатации.
- Сечение ствола имеет форму многоугольника (12 граней), благодаря чему опора имеет малый вес, что облегчает её доставку и установку.

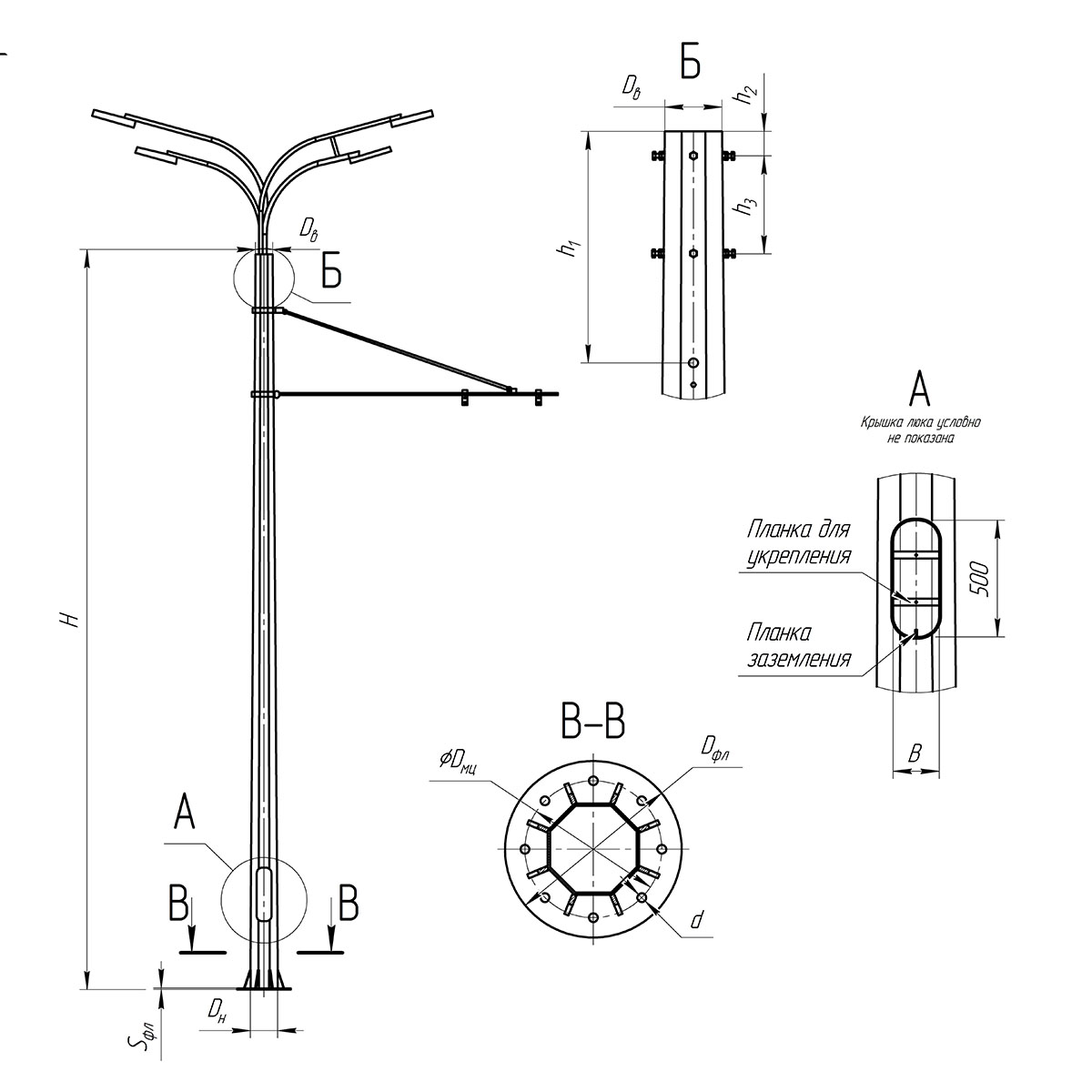

- Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
- Возможен как воздушный, так и подземный подвод кабеля.
